一、看樣台介紹

標準光源印刷看樣台廣泛應用在印刷領域，用於準確比對印刷品的顏色偏差。因為不同光源擁有不同的輻射能量，在照射到物品上時，會顯現不同的顏色。

印刷生產中的顏色管理，品檢員雖然已仔細地對比過貨品的顏色，但因為環境光源不標準或與客商所使用的光源不一致，不同光線下所看到的顏色各異，貨品色差判定不準確。客商驗貨時會因為色差超出標準範圍而投訴，甚至退貨，從而嚴重影響了公司商譽。

要有效解決上述問題，有用的方法就是在檢定貨品的顏色時，必須在相同的光源及可控製的條件下進行。例如國際通用標準中常采用人工日光D65作為評定貨品顏色的標準光源。

特別是夜班時間，使用標準光源檢定貨品顏色偏差尤其重要。

印刷看樣台同時提供D65、D50、TL84、CWF等光源選擇，具備測試同色異譜效應的功能。

二、看樣台操作說明

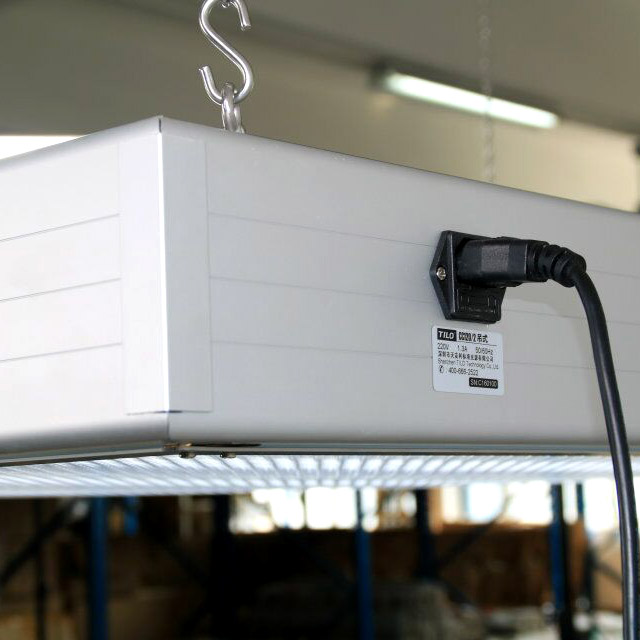

1、將電源線與看樣台對接的一頭插入看樣台的電源插口，看樣台電源插口在燈箱頂部，另一頭接入市電電源（注意市電電源必須與看樣台標示的輸入電源相符)。

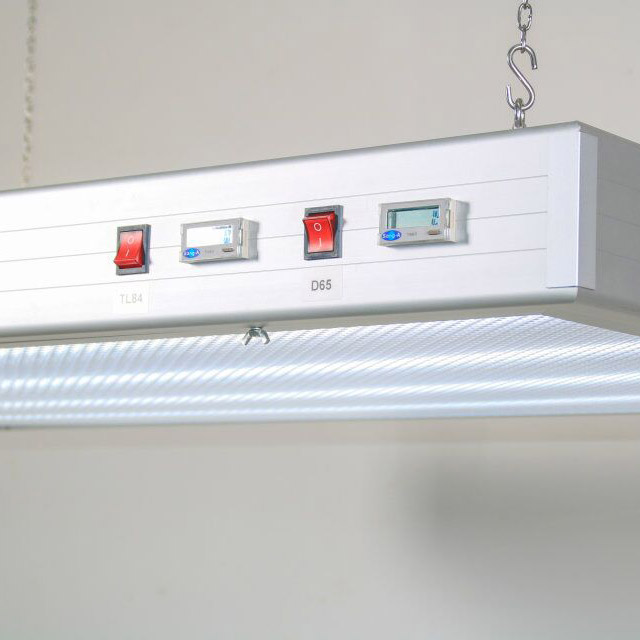

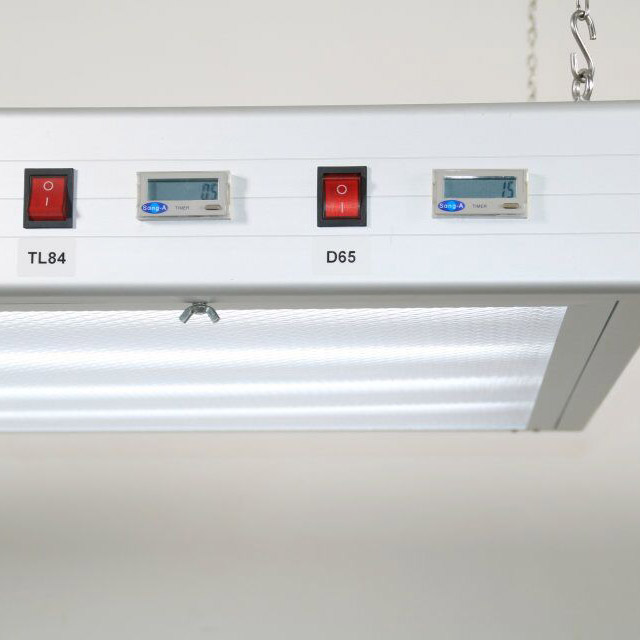

2、選擇一種光源開關按下,對應的光源燈管點亮,同時看樣台的計時器開始計時。若要切換光源，可以先把前麵光源關掉，再按下需要點亮的光源開關。若需同時開啟兩種或多種光源，隻需同時按下兩種或多種光源開關即可。

3、將要檢測物品放在台麵中間，需要比對兩件或兩件以上物品的顏色時，應並排擺放在看樣台且盡量靠中間位置進行比對。工作時,台麵不能放著對工作無關的雜物,以免影響顏色變化。

4、檢測完畢，關掉已打開的全部光源燈管開關。下班時間不使用時要將電源關閉，長期不使用時要將電源插頭拔出。

5、更換新燈管，燈箱透光玻璃前麵有兩顆白色帽螺杆，可以把這兩顆螺杆旋開，再打開透光玻璃，打開透光玻璃時要輕輕地打開且輕輕地放下。取下需要更換的燈管，再將新燈管裝上。注意不同光源,燈管不同位置，不能搞錯。

三、看樣台日常使用保養注意事項

1、標準光源的使用：光源燈管在點亮30分鍾後，色溫，顯色指數和照度達到更佳狀態；如無特別原因，應避免頻繁開關、切換燈管,以延長燈管壽命。

2、光源燈管使用壽命：標準光源燈管在使用2000-3000小時以後，色溫，顯色指數，照度都會衰減，建議及時進行更換，以免影響對色效果。

3、清潔保養：在清潔保養前請拔下電源插頭，切斷電源，請使用正規的清潔劑擦拭設備，再用幹淨柔軟的布擦淨，切忌用水直接衝洗。

四、台式看樣台安裝方法

安裝順序

1 .把 ⑨ 兩片側片與 ①後背板連接

2 .把 ② 下檔與 ⑨ 兩片側片連接

3 .把 ④ 蓋板與 ⑨ 兩片側片連接

4.把 ③ 隔板與 ⑨ 兩片側片連接

5.把 ⑤ 兩根插管與 ⑨ 兩片側片連接

6 .把 ⑥ 兩根插管上與 ⑧上後背板連接，再與⑦頂板連接

7 .把第6步裝好上半部，與⑤插管連接

8 .把燈箱掛到兩根插管上，用螺絲固定好

9 .安裝完畢，接上電源線，打開開關，使用標準光源

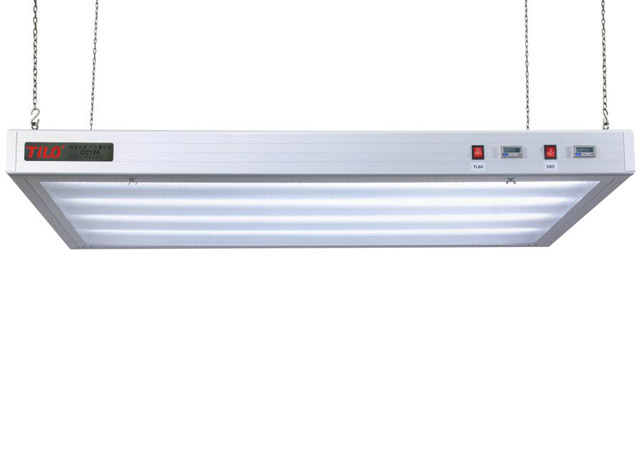

五、吊式光源箱安裝方法

安裝順序

1、根據直射或斜射的類型，確定好安裝的位置；

2、在房頂上相應的位置分別安裝 ③，確保安全固定；

3、把② 分別旋裝到 ① 背麵的鉚裝螺母內；

4、確認吊射高度，一般為① 燈管距離觀察台麵110cm左右（+/ -10cm）；

5、根據高度確認好 ④鋼絲繩長度，並做好套圈；

6、懸掛：鋼絲繩一頭套在 ②，另一頭套在③ 上，確保水平穩固；

7、接上電源線，打開開關，使用標準光源。

六、 看樣台特別注意事項

七、看樣台簡易故障排除

八、質保說明

1、本公司銷售的光源產品，從產品到達客戶公司之日起保修一年，一年內若有產品質量問題，公司將負責修理或更換。八 質保說明

2、本公司產品都有規範的包裝，用戶收到貨物後，如發現包裝或裏麵產品有損壞，請速與本公司聯係，以便正能量网入口最新給你處理。

3、燈管損壞後請更換專業標準光源燈管，本公司長期供應各種原裝光源燈管。

4、如有安裝或使用上不清楚的問題請直接聯係正能量网入口最新的技術工程師。

燈管配件介紹

印刷專用人工日光光源

1.D50 標準光源燈管 模擬Daylight 偏暖日光

◆高顯色指數 CRI≥95 或 CRI=98

◆符合ISO 3664:2009 印刷標準觀察條件

◆進口印刷機看樣台專用光源,Graphica Pro,COLOR proof係列

2.D65 標準光源燈管 模擬Daylight 偏冷日光

◆高顯色指數 CRI≥95 或 CRI=98

◆符合ISO 3664:2009 印刷標準觀察條件

◆看樣台及對色燈箱專用光源, T60+ P60+ CC120等係列
