可編程圖像測試雲台是深圳三恩時科技有限公司研製的攝像頭測試專用雲台。本產品采用伺服電機、絲杆、可編程觸摸控製器為攝像鏡頭評價體係提供專業的測試平台，適用於大尺寸圖卡的測試。
可編程圖像測試雲台，（如圖1）主要由：滾珠絲杆、軌道、相機安裝平台、平台升降係統、可編程控製係統等組成。

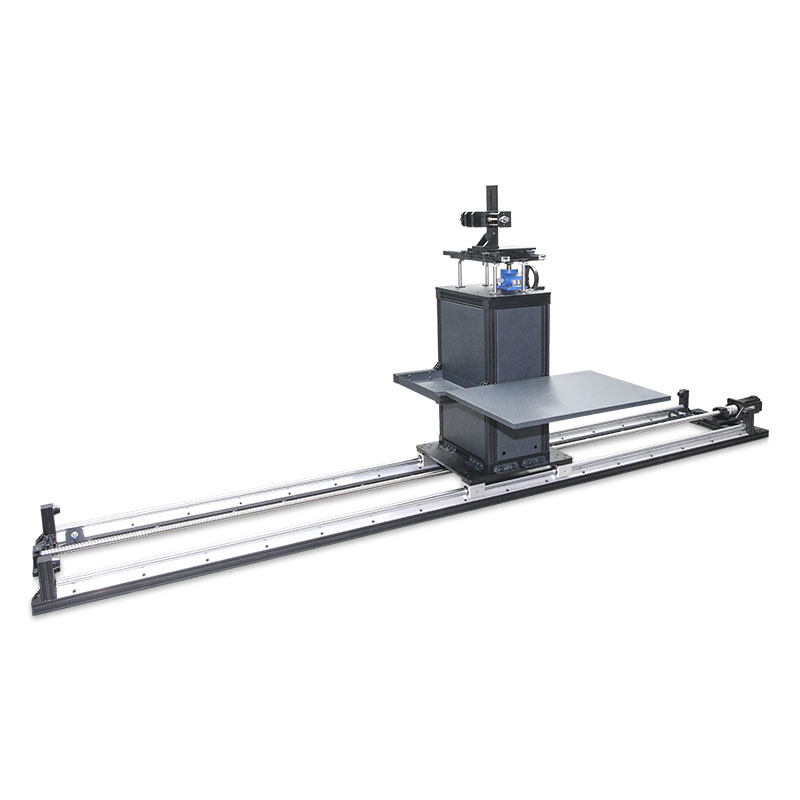

圖1 可編程圖像測試平台

產品特點

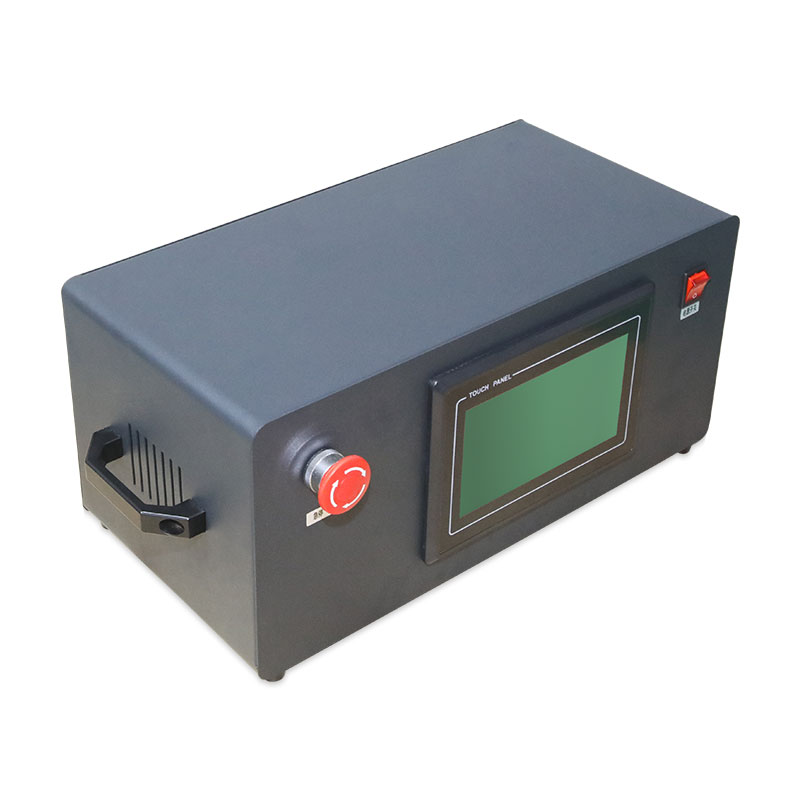

1. 操作方便，使用簡單，主控係統采用7寸觸摸彩色顯示屏。

2. 采用伺服電機、滾珠絲杆傳動可精確控製行駛距離，精度達±0.05mm以上。

3. 行駛方式可手動控製，也可根據需求編程自動控製。

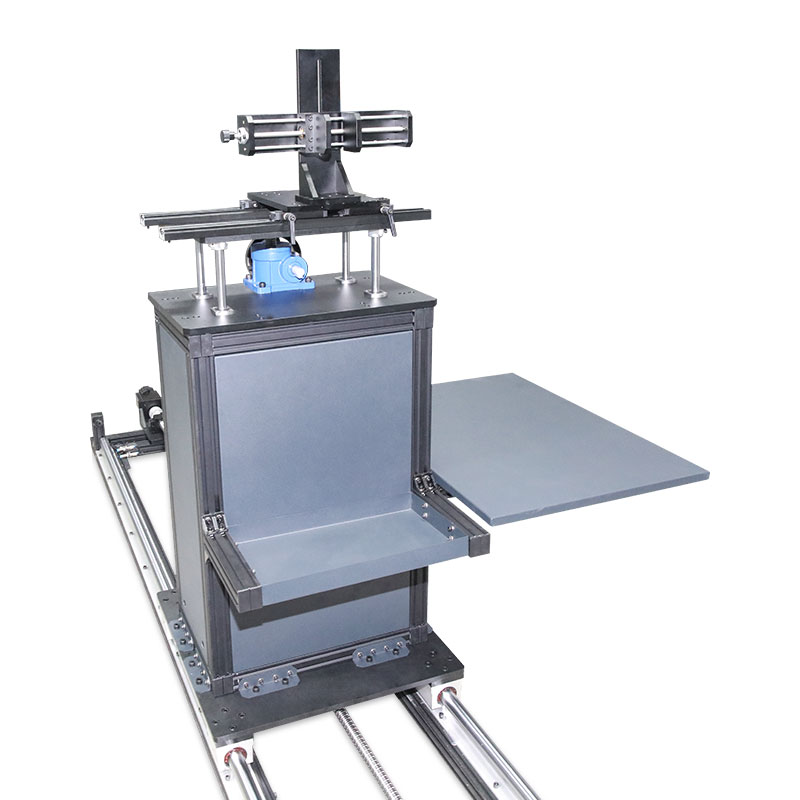

4. 測試平台上安裝有手動升降平台（1米到1.7米），可滿足不同高度需求。

5. 導軌有效行程3000mm。

6. 電腦桌尺寸：500mm*700mm

7. 移動速度可設置，≤1m/s。

8. 控製方式：觸摸屏+手動控製盒

9. 運行方式：可編程+手動控製

10. 標準載重：100kg

維護保養

1. 測試平台的免費保修期為壹年。

2. 測試平台進行維護時，應關閉主電源，拔掉電源線。

3. 定期（建議1個月1次）對測試平台進行清理、清潔。用幹淨抹布，擦淨絲杆和軌道上麵的油汙，之後在絲杆和軌道上均勻塗抹適量潤滑油脂

4. 如遇故障請及時聯係廠家，不可自行更換配件，以免產生安全隱患或導致燈箱損壞。

意外處理

1. 平台在運行的過程中，如果遇到意外，請迅速按下急停開關。

2. 平台在運行過程中，不小心觸碰到正負限位，平台將停止運行，此時要往反方向運行脫離正負限位。

注意事項

1. 注意使用合適的電源，在使用前查看燈箱背麵的電源標簽。

2. 確保平台與易燃和可燃物之間保留安全距離。應放置在通風涼快（如風扇或空調風能吹到位置）的地方。

3. 平台不能在有爆炸性危險的環境空間內使用。

4. 注意不能將平台放置在潮濕有水及水管和消防水灑附近的位置，應保持周圍環境的幹燥。

5. 可用幹淨、不起毛的白布去除平台表麵的汙漬，禁用化學溶劑擦拭和用硬物刮擦。

6. 對平台進行維護保養及更換配件時，應切斷主電源。
